材质 | 碳钢,不锈钢,铜,衬氟,塑料,铸铝合金,铸铁,透明丙烯酸,哈氏合金,钛,玛瑙,氟包塑,其他 | 精度等级 | 2.5 |
---|
适用介质 | 气体,液体,气固,液固,其他,热水,冷水,污水 | 款式 | 机械式指针刻度显示 |
---|
转换器形式 | 一体式 | 公称直径 | 15mm |
---|
压力范围 | 中压 | 工作压力 | 1Mpa |
---|
流量测速范围 | 12kg/h | 温度范围 | 中温 |
---|
工作温度 | 120℃ | 量程比 | 1 |
---|
防爆标志 | 1 | 产地 | 国产 |
---|
加工定制 | 是 | 质保 | 1年 |
江苏玺达仪表专业生产G30-25螺纹连接尿素溶液玻璃转子流量计
玻璃转子流量计从选型到生产到使用到zui后寿命结束,中间或多或少会因为环境操作等等出现些许问题,如何解决玻璃转子流量计使用过程中的这些问题就需要的售前服务,售后服务,技术服务。产品的介绍以选型都是售前服务重中之重,了解客户的情况和需求,给予zui合适的方案和产品,才是对客户的服务,的负责。
成丰仪表流量计的销量多,但是客户反映的问题缺不多。不过终究因为玻璃转子流量计的简单以及它的材质问题。尽管有再多的优势:使用方便,读书简单,价格便宜等等,但是它始终只是一个流量仪表,那么在使用中操作中也有可能会出现一些比较常见的问题。
简单的来说,比如玻璃转子流量计读数模糊,看不太清楚等等。这个也有几个原因的,比如说湿气太重,也比如说使用的方法不对等等。
这里也就不列举可能出现的一些问题了,关键是发现问题怎么样解决问题。正确操作流量计和使用流量计是避免流量计出现问题的的法子。如果真的发现了问题,要多方面分析发生问题的原因,更好的去分析问题了解问题也是为了能够让更好的去解决问题。因此作为一个流量计使用者就很有必要去了解更多来解决避免流量计问题。如果使用者没有办法解决,可以直接厂家。

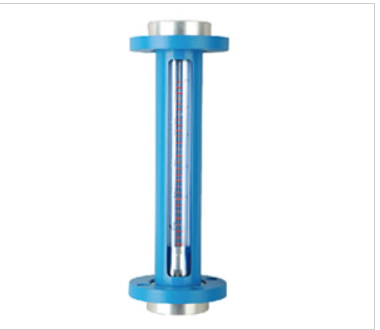

G30-25螺纹连接尿素溶液玻璃转子流量计
关于各种设备的使用注意事项我想你应该是知道很多的,而这些必要的注意事项可以说是设备使用中的关键,而只有很好的注意才可以达到一个更好的使用效果,那么在众多的注意事项中你又是否知道玻璃转子流量计的使用注意事项呢?
解决了拿放的问题之后,我们还需要注意的是它可以测得范围,测量的范围是仪器准确发挥作用的基础,所以我们就的是能够在测量的范围值内使用。
玻璃转子流量计的使用是为了解决实际问题,所以我们就需要很好地使用,而当我们能够注意这些应该注意的问题之后,我们的使用也就会显得更加的简单了。
外形及边接尺寸 |
| 单位:mm | 通径 | 窗口尺寸 a×b | G10 | R10 | F10 | L | C | 管螺纹 | L | C | D | L | C | D | E | DN15 | 26×230 | 408 | 52 | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 | *G3/8″ | *NPT1/2 | DN25 | 32×230 | 414 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 | *G3/4″ | *NPT1 | DN40 | 40×230 | 424 | 92 | G11/2″ | 450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 | *NPT11/2 | DN50 | 50×230 | 426 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 | *NPT2 |
| |
|
| 单位:mm | 通径 | G20 | R20 | F20 | L | D | 管螺纹 | L | D | C | L | D | C | E | DN15 | 375 | Φ58 | G1/2″ | ″ 400 | Φ58 | Φ17 | 425 | Φ95 | Φ65 | 4-Φ14 | *G3/8 | *NPT1/2 | DN25 | 375 | Φ74 | G1″ | 450 | Φ74 | Φ27 | 425 | Φ115 | Φ85 | 4-Φ14 | *G3/4″ | *NPT1 | DN40 | 375 | Φ92 * | G11/2 | 450 | Φ92 | Φ44 | 425 | Φ145 | Φ110 | 4-Φ18 | NPT11/2 | DN50 | 375 | Φ112 | G2″ | 450 | Φ112 | Φ54 | 425 | Φ160 | Φ125 | 4-Φ18 | *NPT2 |
| 注:可加装标尺板 | |
|
| 单位:mm | 通径 | 窗口尺寸a×b | G30 | R30 | F30 | L | C | 管螺纹 | L | C | D | L | C | D | E | DN15 | 28×230 | 375 | 52* | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 | *G3/8″ | NPT1/2 | DN25 | 32×230 | 375 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 | *G3/4″ | *NPT1 | DN40 | 45×230 | 375 | 92 | G11/2 | ″450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 | *NPT11/2 | DN50 | 55×230 | 375 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 | *NPT2 |
| 注:可加装标尺板 | |
|
型号规格及技术参数 |
通径 DN (mm) | 普通型 | 耐腐型 | 测量范围 | 压损(pa) | 允许被测流体状态 | 准确度 等Φ 级 | 水(20℃)L/h | 空 气(20℃/101325Pa)m3/h | 压力(MPa) | 温度(℃) | 15 | G10/20/30-15 R10/20/30-15 F10/20/30-15 | G10/20/30-15F R10/20/30-15F F10/20/30-15F | 10~100 16~160 25~250 40~400 63~630 | 0.12~1.2 0.2~2 0.3~3 0.5~5 0.8~8 1.2~12 2~20 | 1000 1100 1200 1700 2000 2500 3000 | ≤1.0 | -20~+120 | 2.5 | 25 | G10/20/30-25 R10/20/30-25 F10/20/30-25 | G10/20/30-25F R10/20/30-25F F10/20/30-25F | 63~630 100~1000 160~1600 250~2500 | 2~20 3~30 5~50 6~60 | 2800 4000 5000 6000 | 40 | G10/20/30-40 R10/20/30-40 F10/20/30-40 | G10/20/30-40F R10/20/30-40F F10/20/30-40F | 160~1600 250~2500 400~4000 | 5~50 8~80 12~120 | 3400 4000 5000 | ≤0.9 | 50 | G10/20/30-50 R10/20/30-50 F10/20/30-50 | G10/20/30-50F R10/20/30-50F F10/20/30-50F | 400~4000 630~6300 (1~10)m3/h | 12~120 20~200 30~300 | 4800 6500 8500 | ≤0.7 |
|
注:1、进入流量计流体的压力,液体至少是压损的两倍,气体必须超过5倍压损。 2、需准确度等级1.5级,请在订单上注明。 3、耐腐型四氟浮子大流量比普通型低流量等级。 4、耐腐型衬四氟仅为F10和F30系列,型号为:F10-()FO,F30-()FO |
|
流量计接触测量流体的零部件材质 |
零部件 | 型 号 | G10 - ( ) | G10 - ( )F | R10 - ( ) | R10 - ( ) F | F10 - ( ) | F10 - ( )F | G0 - ( ) | G20 - ( )F | R20 - ( ) | R20 - ( ) F | | F20 - ( )F | | G30 - ( )F | | R30 - ( ) F | | F30 - ( )F | 浮 子 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | 上、下止档 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 | 密封件 | | 氟橡胶 | | 氟橡胶 | | 氟橡胶 | 管螺纹接头 | 碳钢(镀锌) | 1Cr18Ni9Ti不锈钢 | — | — | 接头座 | 铝 | 1Cr18Ni9Ti不锈钢 | — | — | 软管接头 | — | 铝 | 1Cr18Ni9Ti不锈钢 | — | 法兰接头 | — | — | 铝 | 1Cr18Ni9Ti不锈钢 |
|
注:需选用其它特殊材质,请另外说明 |
