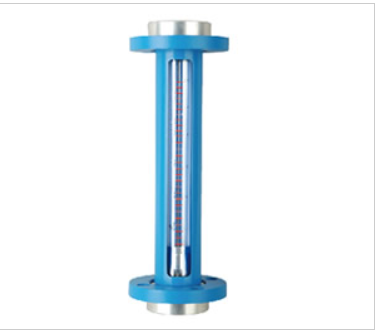

G20-40F氯气玻璃转子流量计

更新时间:2020-02-26

简要描述:

G20-40F氯气玻璃转子流量计,F10-50F0耐浓盐酸。G/R/F系列流量计为螺纹连接形式玻璃转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中,用来测量单相非脉动(液体或气体)

江苏玺达仪表专业生产G20-40F氯气玻璃转子流量计 玻璃转子流量计计量误差大造成的现象主要原因



  玻璃转子流量计原理与结构



  玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和管内可上下移动的浮子。当流体自下而上流经锥形玻璃管时,在浮子上下间产生压差,浮子在此差压作用下上升。当此上升的力=浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。



  玻璃转子流量计常见的故障以及解决的方法:



  1、当管道内被测介质流速为零时,流量计示值瞬时流量值不为零,造成现象的主要原因有:



  a、浮子被卡住,处理方法:清除污秽障碍物,并检查过滤器是否有损坏。



  b、电路及其它故障。处理方法:建议返厂修理。



  2、计量流量误差比较大,造成该现象的原因有很多,其主要的原因有以下几种:



  a、安装时流量计与连接管道相同心度出现较大错位,密封垫片未同心,从而形成节流组件,极大影响被测介质流量



  处理方法:调整安装状态



  b、流量计前后直管段太短,并于流量计前直接安装了弯头,阀门等极大干扰被测介质流态部件 处理方法:按照说明书要求进行安装



  3、流量计无示值或无发信号,其原因主要有以下几种:



  a、电源接触不良或脱落



  处理方法:检查连接导线连接是否完好,导线是否导通,外供电源是否正常



  b、流量计电路损坏 处理方法:返厂修理



  c、用户信号接收系统故障  处理方法:检查排除故障

G20-40F氯气玻璃转子流量计

玻璃转子流量计的选型要点

5、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;
6、为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:
7、测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;
9、带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。



外形及边接尺寸


单位:mm
通径窗口尺寸
a×b
G10R10F10
LC管螺纹LCDLCDE
DN1526×23040852G1/2″400Φ17Φ43310Φ65Φ954-Φ14
*G3/8″
*NPT1/2
DN2532×23041475G1″450Φ27Φ60310Φ85Φ1154-Φ14
*G3/4″
*NPT1
DN4040×23042492G11/2″450Φ44Φ78310Φ110Φ1454-Φ18
*NPT11/2
DN5050×230426116G2″450Φ54Φ98310Φ125Φ1604-Φ18
*NPT2



单位:mm
通径G20R20F20
LD管螺纹LDCLDCE
DN15375Φ58G1/2″″ 400Φ58Φ17425Φ95Φ654-Φ14
*G3/8
*NPT1/2
DN25375Φ74G1″450Φ74Φ27425Φ115Φ854-Φ14
*G3/4″
*NPT1
DN40375Φ92 *G11/2450Φ92Φ44425Φ145Φ1104-Φ18
NPT11/2
DN50375Φ112G2″450Φ112Φ54425Φ160Φ1254-Φ18
*NPT2
注:可加装标尺板



单位:mm
通径窗口尺寸a×bG30R30F30
LC管螺纹LCDLCDE
DN1528×23037552*G1/2″400Φ17Φ43310Φ65Φ954-Φ14
*G3/8″
NPT1/2
DN2532×23037575G1″450Φ27Φ60310Φ85Φ1154-Φ14
*G3/4″
*NPT1
DN4045×23037592G11/2″450Φ44Φ78310Φ110Φ1454-Φ18
*NPT11/2
DN5055×230375116G2″450Φ54Φ98310Φ125Φ1604-Φ18
*NPT2
注:可加装标尺板




型号规格及技术参数
通径 DN (mm)普通型耐腐型测量范围压损(pa)允许被测流体状态准确度 等Φ 级
水(20℃)L/h空 气(20℃/101325Pa)m3/h压力(MPa)温度(℃)
15G10/20/30-15
R10/20/30-15
F10/20/30-15

G10/20/30-15F
R10/20/30-15F
F10/20/30-15F

10~100
16~160
25~250
40~400
63~630
0.12~1.2
0.2~2
0.3~3
0.5~5
0.8~8
1.2~12
2~20
1000
1100
1200
1700
2000
2500
3000
≤1.0-20~+1202.5
25G10/20/30-25
R10/20/30-25
F10/20/30-25

G10/20/30-25F
R10/20/30-25F
F10/20/30-25F

63~630
100~1000
160~1600
250~2500
2~20
3~30
5~50
6~60
2800
4000
5000
6000
40G10/20/30-40
R10/20/30-40
F10/20/30-40

G10/20/30-40F
R10/20/30-40F
F10/20/30-40F

160~1600
250~2500
400~4000
5~50
8~80
12~120
3400
4000
5000
≤0.9
50G10/20/30-50
R10/20/30-50
F10/20/30-50

G10/20/30-50F
R10/20/30-50F
F10/20/30-50F

400~4000
630~6300
(1~10)m3/h
12~120
20~200
30~300
4800
6500
8500
≤0.7
注:1、进入流量计流体的压力,液体至少是压损的两倍,气体必须超过5倍压损。
2、需准确度等级1.5级,请在订单上注明。
3、耐腐型四氟浮子最大流量比普通型低流量等级。
4、耐腐型衬四氟仅为F10和F30系列,型号为:F10-()FO,F30-()FO




流量计接触测量流体的零部件材质
零部件型 号
G10 - ( )G10 - ( )FR10 - ( )R10 - ( ) FF10 - ( )F10 - ( )F
G0 - ( )G20 - ( )FR20 - ( )R20 - ( ) F F20 - ( )F
 G30 - ( )F R30 - ( ) F F30 - ( )F
浮 子1Cr18Ni9Ti不锈钢1Cr18Ni9Ti不锈钢1Cr18Ni9Ti不锈钢
上、下止档尼龙氟塑料尼龙氟塑料尼龙氟塑料
密封件 氟橡胶 氟橡胶 氟橡胶
管螺纹接头碳钢(镀锌)1Cr18Ni9Ti不锈钢
接头座1Cr18Ni9Ti不锈钢
软管接头1Cr18Ni9Ti不锈钢
法兰接头1Cr18Ni9Ti不锈钢
注:需选用其它特殊材质,请另外说明
