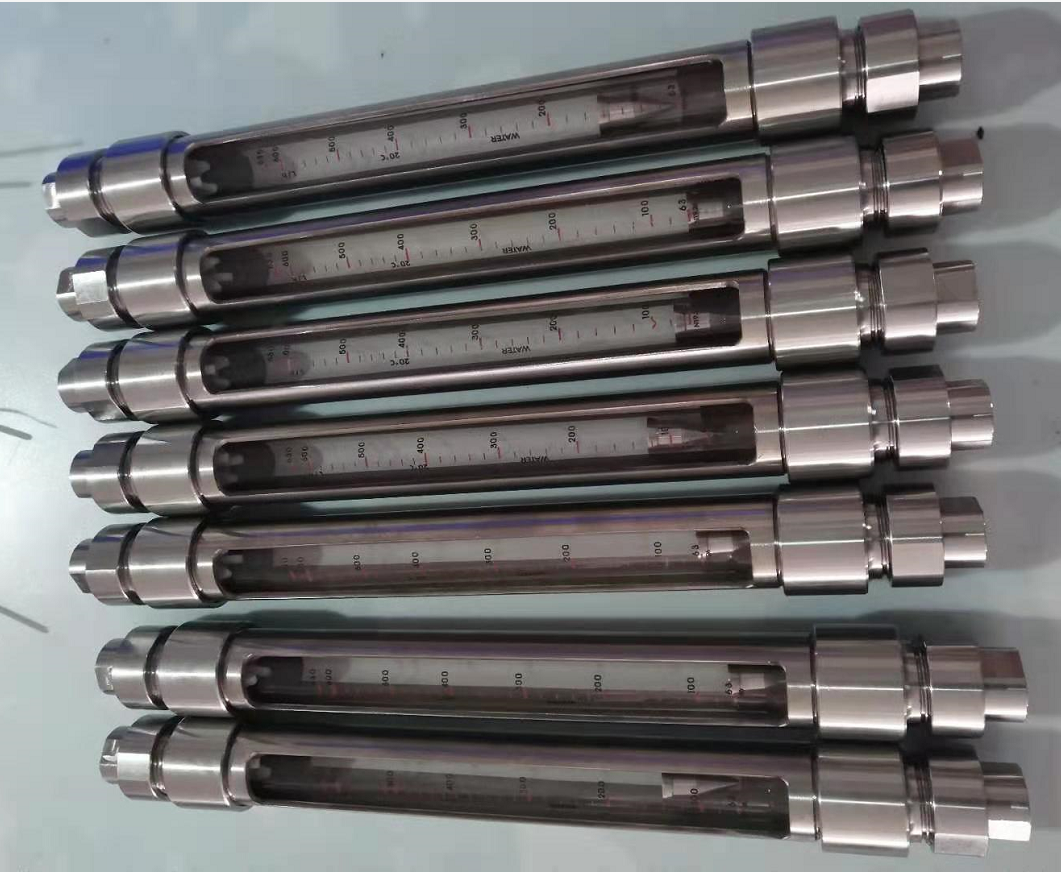

GV20-50玻璃管浮子流量计

更新时间:2019-12-15

简要描述:

GV20-50玻璃管浮子流量计液体流量 螺纹连接 VA30S玻璃转子流量计是玺达仪表公司新开发的新产品。具有计量精高、坚固耐用、外观美观等特点。主要用于化工、石油、轻工、医药、化肥、化纤

江苏玺达仪表生产GV20-50玻璃管浮子流量计的VA系列玻璃转子流量计采用德国先进生产工艺。外壳铝合金材质,轻巧方便,内衬四氟塑料防酸防碱,试用于腐蚀性强的化工原料。如硫酸、碱液、次氯酸钠等。具有耐温、耐压能力强,计量精准、刻度管为两端喇叭口型,中间细管,刻度管使用过程中不易破碎等优良特点

玻璃转子流量计是现在流量仪表中使用非常广泛的一类产品,玻璃转子流量计、塑料管转子流量计、金属管转子流量计等等都属于转子流量计。而玻璃转子流量计因为结构安装、安装方便、价格便宜等优点因素,被更多的厂家购买和使用。玻璃转子流量计是测量流量的,需要讲究的是一个流量误差、流量精度问题,那么哪些原因会导致转子流量计误差变大呢?

1.安装不符合要求

一般的玻璃转子流量计都是垂直安装的,安装的时候流量计的倾斜角度不能超过20度。

当然也有部分浮子流量计采用水平安装,对于水平安装浮子流量计要保持水平,倾角也不大于20度。 浮子流量计周围100mm空间不得有铁磁性物体。安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。要保持前5D后250mm直管段的要求。

2.气体介质受到温度压力影响较大

流量计在出厂之前都是经过标定的,按照使用者提供的介质的温度、介质的密度进行流量刻度标定,气体介质受到温度压力的影响比较大,所以需要使用者提供准确的常用的温度值。

GV20-50玻璃管浮子流量计我公司有以下5大特点保证每一台流量计必属精品:

1、我公司拥有专业的气体钟罩确保每一台产品为实标产品。

2、浮子 针阀等精密零件均由加工中心加工(CNC)

3、核心部件及设备均由我公司自己掌握

4、焊接工艺行业*,单面焊接双面成型

5、全国1/2以上计量检测单位用标准流量计均采用我公司产品

材质 :304不锈钢(316L可定制) 接头304不锈钢衬四氟 止挡和浮子四氟 内螺纹连接

型号规格

公   称
通   经
DN(mm)

型   号

测量范围L/h

水20L/h

气(101325Pa20℃)/h

15

 GV24-15
 GV24-15F
 GV/SV/FV10-15
 GV/SV/FV10-15F
 GV/SV20-15
 GV/SV/FV20-15F

4-40
6-60
10-100
16-160
25-250
40-400
63-630

0.2-2
0.3-3
0.5-5
0.8-8
1.2-12
2.20

25

 GV24-25
 GV24-25F
 GV/SV/FV10-25
 GV/SV/FV10-25F
 GV/SV20-25
 GV/SV/FV20-25F

63-630
100-1000
160-1600
250-2500

2-20
3-30
5-50
8-80

40

 GV24-40
 GV24-40F
 GV/SV/FV10-40
 GV/SV/FV10-40F
 GV/SV20-40
 GV/SV/FV20-40F

160-1600
250-2500
400-4000

5-50
8-80
12-120

50

 GV24-50
 GV24-50F
 GV/SV/FV10-50
 GV/SV/FV10-50F
 GV/SV20-50
 GV/SV/FV20-50F

400-4000
630-6300
1000-10000

12-120
20-200
30-300

   技术参数

测量范围

 水(20℃) 10-100000L/h
 空气(101325Pa、20℃)0.3-220L/h

范围度

 10:1

准确度、等级

 1.0;1.6

锥管

 长度:300mm

标尺

 毫米标尺及流量标尺

被测流体状况

 压力:DN15-DN25:1.0MPaDN40:0.9MPaDN50:0.7MPa
 温度;-20℃~120℃
   GV/SV/FV10型安装尺寸

(mm)

公  称
通  经
DN

窗口尺寸a×b

GV10

SV10

FV10

L1

c

管螺纹

重量(kg)

L2

c

d

重量(kg)

L3

c

d

e

重量(kg)

15

26×230

408

53

G1/2

1.2

400

Ø13.5

Ø44

1.5

310

Ø65

Ø95

4-Ø14

1.8

25

414

75

G1

1.5

450

Ø27

Ø65

2

Ø85

Ø115

2.3

40

40×230

428

92

G11/2

2

44

Ø80

3

Ø110

Ø145

4-Ø18

3.4

50

50×230

431

116

G2

3.5

Ø53

Ø103

5

Ø125

Ø160

5.5

   GV/SV/FV20型安装尺寸

(mm)

公  称
通  经
DN

GV20

SV20

F20

L1

a

管螺纹

L1

a

b

L3

d

c

e

15

375

Ø58

G1/2

400

Ø58

Ø17

425

Ø95

Ø65

4-Ø14

G3/8

Ø88.9

Ø60.5

4-Ø16

NPT1/2

Ø95.2

Ø66.5

4-Ø16

25

Ø74

G1

450

Ø74

Ø30

Ø115

Ø85

4-Ø14

G3/4

Ø108

Ø79.2

4-Ø16

NPT1

Ø123.9

Ø88.9

4-Ø19

40

Ø92

G11/2

Ø92

Ø44

Ø145

Ø110

4-Ø18

NPT11/2

Ø127

Ø98.6

4-Ø16

50

Ø112

G2

Ø112

Ø54

Ø160

Ø125

4-Ø18

NPT2

Ø152.4

Ø120.7

4-Ø19

     GV24型安装尺寸

(mm)

公  称
通  经
DN

窗口尺寸
a×b

L

c

d

e

重量
(kg)

15

37×302

500

Ø65

Ø95

4-Ø14

6

25

52×294

Ø85

Ø115

10

40

64×278

Ø110

Ø145

4-Ø18

13

50

94×266

Ø125

Ø160

18
